Конектори за каблове за соларне панеле

ЦНКА  кабловски конектори за соларне панеле Увод

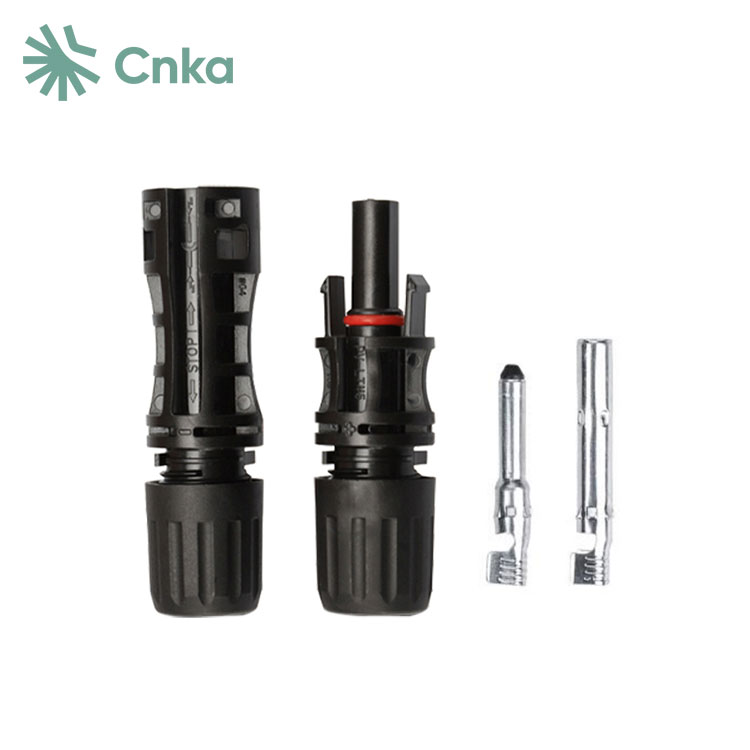

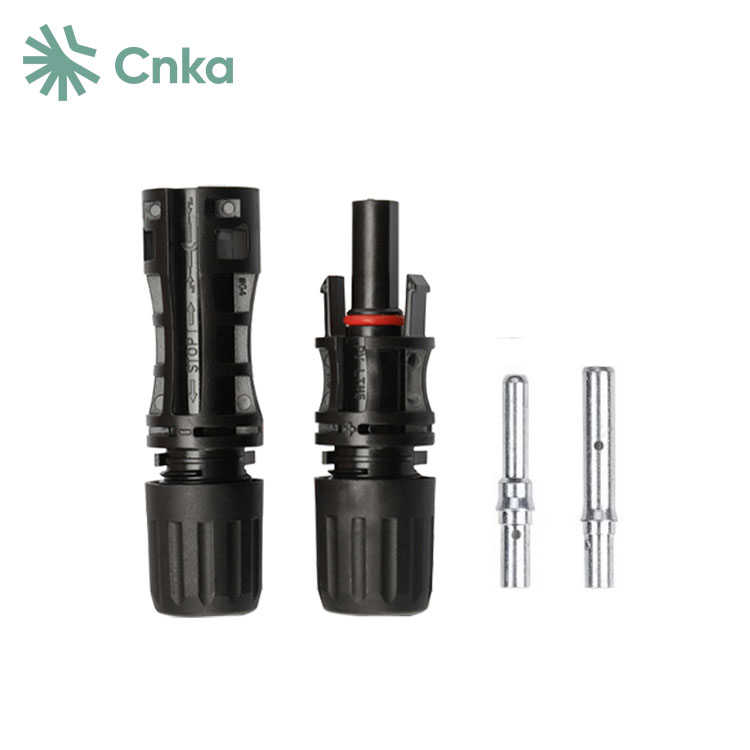

Кинески добављачи ЦНКА нуди кабловске конекторе за соларне панеле направљене у Кини који су у потпуности компатибилни са фотонапонским системима од 1500 В. Ови конектори су подељени на два дела: крај линије и крај плоче. Обично, када говоримо о конекторима каблова соларних панела, мислимо на конекторе за крај линије. Састоје се од металних делова и изолационих делова. Термин МЦ означава Мулти-Цонтацт, док број 4 означава величину пречника металног језгра.

ЦНКА кабловски конектори за соларне панеле Параметар (Спецификација)

ЦНКА кабловски конектори за соларне панеле Захтев за перформансама

1  Фотонапонски конектори треба да обезбеде одличну проводљивост, са отпором контакта који не прелази 0,35 милиома.

2  Морају да обезбеде довољну безбедност за заштиту компоненти соларних ћелија. С обзиром на често оштра окружења и климе у којима ради опрема за соларну енергију, конектори треба да буду водоотпорни, отпорни на високе температуре, антикорозивни и да нуде високу изолацију. Требало би да постигну ниво заштите од ИП68.

3  Конструкција соларних конектора треба да буде чврста и поуздана, са мушким и женским конекторима који, када су правилно уметнути, треба да показују силу везе од најмање 80Н. За кабл од 4 мм², МЦ4 конектор не би требало да пређе максималну температуру од 105°Ц док има струју од 39 А. МЦ4/Х4 конектор, једножилни мушки и женски конектор, нуди предности као што су одлично заптивање, практично уметање и лакоћа одржавања и поправке.

ЦНКА кабловски конектори за соларне панеле Детаљи

ЦНКА конектори за соларне панеле Димензије и ожичење

ЦНКА конектори за каблове за соларне панеле Мере предострожности при инсталацији

Приликом одабира утикача, кључно је да се фокусирате на квалитет производа, укључујући величину и дебљину материјала унутрашњег металног проводника, његову еластичност и премаз како би се осигурало да може поднијети велике струје и одржати добар контакт. Пластична шкољка утикача треба да има глатку површину без пукотина, а интерфејс мора бити добро запечаћен. Током инсталације, избегавајте излагање конектора компоненти сунчевој светлости и киши да бисте спречили старење, унутрашњу корозију, повећану отпорност на контакте и потенцијално паљење, што све може да смањи ефикасност система или да изазове опасност од пожара.

Инсталација и пресовање фотонапонских конектора су критични. Треба користити професионалне алате за пресовање, а инжењерско инсталатерско особље треба да прође одговарајућу обуку о операцијама пресовања пре почетка изградње фотонапонских електрана.
